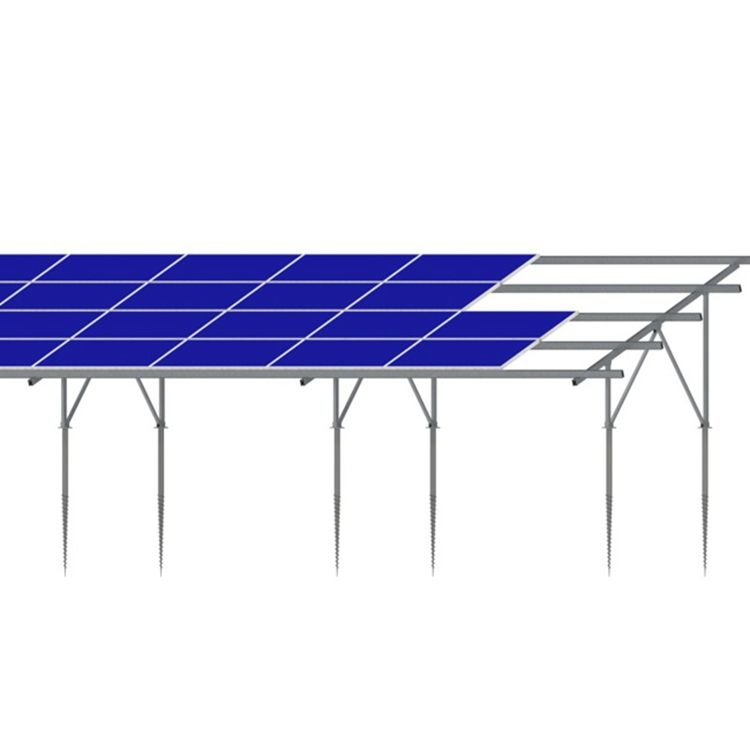

地中ねじ式らせん杭基礎太陽光発電構造物らせん式地中ねじ杭太陽光発電

簡単な説明：

堅牢で耐候性に優れた素材で製造されたこのソーラー用地中ネジは、雨、雪、極端な温度変化に対して優れた耐久性を発揮し、屋外環境でも安定した性能を保証します。設置プロセスは簡素化されており、複雑な配線は不要で、ネジで土壌に固定するだけです。コンパクトな設計、軽量性、低メンテナンス性を備え、二酸化炭素排出量を最小限に抑え、機能性、持続可能性、美観の最適な組み合わせを実現しています。

私たちにメールを送信してください

製品詳細

商品タグ

地中スクリュー杭は、地上設置型太陽光発電（PV）システムの中核となる基礎部材です。設置が容易で、コンクリート打設が不要、工期が短く、地盤環境への影響が最小限に抑えられるといった利点があります。本ガイドでは、太陽光発電システムの基礎の安定性と信頼性を確保するために、地中スクリュー杭の標準的な設置手順、必要な工具、安全上の注意、および品質検査基準について詳しく説明します。

- 垂直性パラメータ：各地中スクリュー杭の垂直偏差は杭の長さの1‰を超えてはならず、これはセオドライトで測定するものとする。
- 埋め込み深さパラメータ：杭本体の埋め込み深さは設計要件に準拠し、許容偏差は±50mmとし、巻尺で確認するものとする。
- 間隔と位置パラメータ：隣接する杭間の間隔は設計基準を満たし、杭本体の水平位置のずれは±100mmを超えてはならない。
- 杭本体の健全性に関するパラメータ：地中スクリュー杭の表面は、損傷、変形、腐食がないこと。欠陥が発見された場合は、杭本体を速やかに交換しなければならない。

応用

よくある問題	原因	ソリューション
杭打ち時の杭本体のずれ	土壌の硬さの不均一、不適切な位置決め、または杭打ち機の不安定な動作	直ちに杭打ちを中止し、杭を引き抜いて位置を調整する。杭打ち機を調整して安定した動作を確保する。不均一な土壌を事前に処理する（例：土壌表面を平らにする）。
杭を地面に打ち込むのが難しい	土壌が硬い、土壌に砂利が混入している、または杭打ち機の出力が不十分である	より高出力の杭打ち機（例：油圧式杭打ち機）に交換する。抵抗を減らすために土壌に小さな穴を事前に開けておく。土壌中の大きな砂利を事前に取り除く。
杭本体の変形または損傷	輸送中または設置中の硬い物体との衝突、または過度の駆動力	変形または損傷した杭本体を交換する。輸送および設置中の衝突を避ける。杭打ち機の打ち込み力を許容範囲内に抑える。
杭本体の支持力が不十分	埋め込み深さが不十分、杭の種類選択が不適切、または地盤支持力が低い	杭本体の埋設深さを増やす。支持力の高い多らせん型地中ねじ杭に交換する。土壌を事前に処理する（例：土壌を締め固める）。

リストを送ってください

お客様に最適なシステムをご提案するために、以下の必要な情報をご提供ください。

1. 太陽光パネルの寸法。

2. 太陽光パネルの数量

3．風荷重および積雪荷重に関する要件はありますか？

4. ソーラーパネルアレイ

5. ソーラーパネルの配置

6. 設置時の傾斜角度

7. 最低地上高

8. 地盤基礎

お客様に合わせたソリューションをご希望の場合は、今すぐお問い合わせください。

パラメータ

秦凱ソーラーパネル屋根瓦太陽光発電支持システムパラメータ

パラメータカテゴリ	パラメータ名	具体的な要件／仕様	検出ツール／方法	備考
基本的な製品パラメータ	材料	Q235B炭素鋼／Q355B合金鋼（オプションの防食処理：溶融亜鉛めっき、めっき厚≧85μm）	材料試験報告書、厚さ計	耐食性はGB/T 13912-2020規格に適合しています。
	杭の直径	一般的な仕様：89mm、114mm、140mm、168mm；許容公差：±2mm	ノギス	プロジェクト設計に合わせてカスタマイズ可能
	パイルの長さ	一般的な仕様：1200mm～2500mm、許容誤差：±5mm	巻尺、スチール定規	地域の凍結線と土壌条件に基づいて決定されます
	ヘリックス仕様	らせん径：200mm～400mm、らせん厚：6mm～10mm、らせん数：1～3	ノギス、巻尺	より高い耐荷重を実現するマルチヘリックスタイプ
設置品質パラメータ	垂直性	杭の長さの垂直方向のずれが1‰以下	セオドライト、レベル	杭本体に不均一な応力がかからないようにする
	埋め込み深度	設計要件に適合。許容偏差：±50mm	巻尺、深さゲージ	季節的な凍結融解に対する安定性を確保する
	杭の間隔と位置	杭間隔：2000mm～3000mm（設計による）、水平位置偏差：±100mm以下	巻尺、トータルステーション	後続の太陽光発電モジュールの設置精度を保証する
	杭頭高さ	設計要件に適合。許容偏差：±30mm	水平器、水平棒	必要に応じてガスケットで調整可能
性能パラメータ	垂直支持力	≥30kN（一般的な土壌におけるφ140×1800mmの単らせん杭の場合）	静的負荷試験	土壌の種類と杭の仕様によって異なります
性能パラメータ	水平支持力	≥8kN（一般的な土壌におけるφ140×1800mmのシングルヘリックス杭の場合）	水平荷重試験	風荷重および地震力に対する耐性を確保する
外観品質パラメータ	杭本体の健全性	亀裂、変形、腐食はなく、溶接部は滑らかでスラグの混入もない。	目視検査、拡大鏡	欠陥のある杭は直ちに交換しなければならない。
